Glühlampenwechsel der Frontscheinwerfer

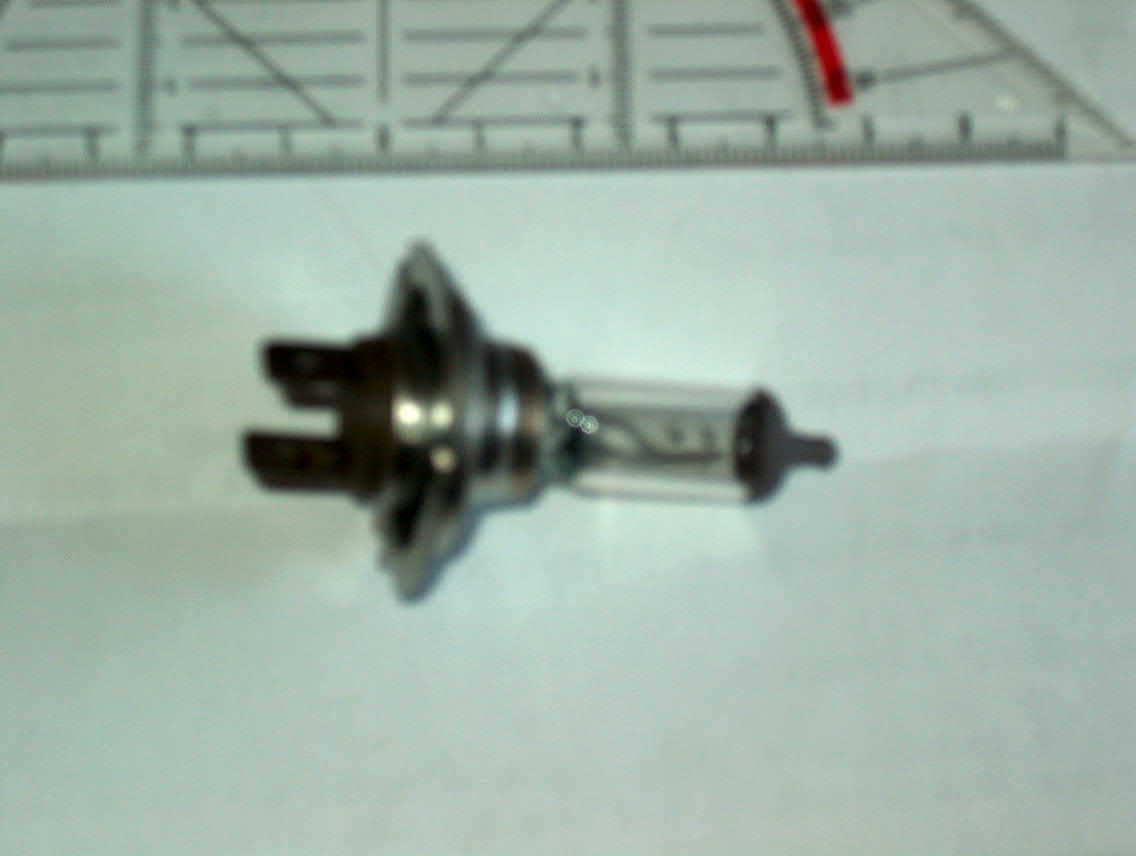

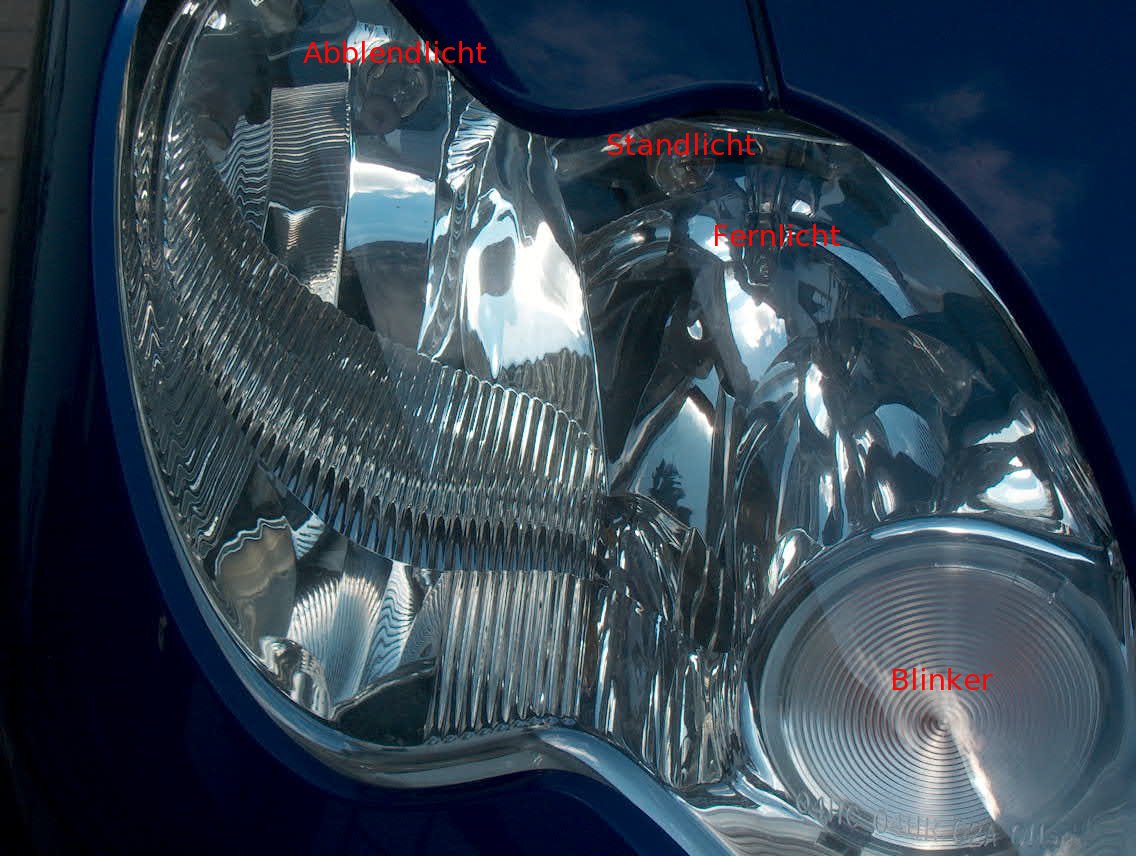

Glühlampen (Leuchtkörper) in einem Smart-Scheinwerfer halten - wie in jedem anderen Auto auch - nicht ewig. Leider muss Mann oder Frau, um bei einem Smartscheinwerfer die defekten Glühlampen zu tauschen, sehr geschickt sein. Ich beschreibe nachfolgend am Beispiel des rechten Frontscheinwerfers, wie dort die Glühlampen getauscht werden können. Noch ein Hinweis: Fassen Sie nicht mit den Fingern auf die Glaskörper von H1 - H7 Glühlampen. Im Scheinwerfer befinden sich (siehe Bild):

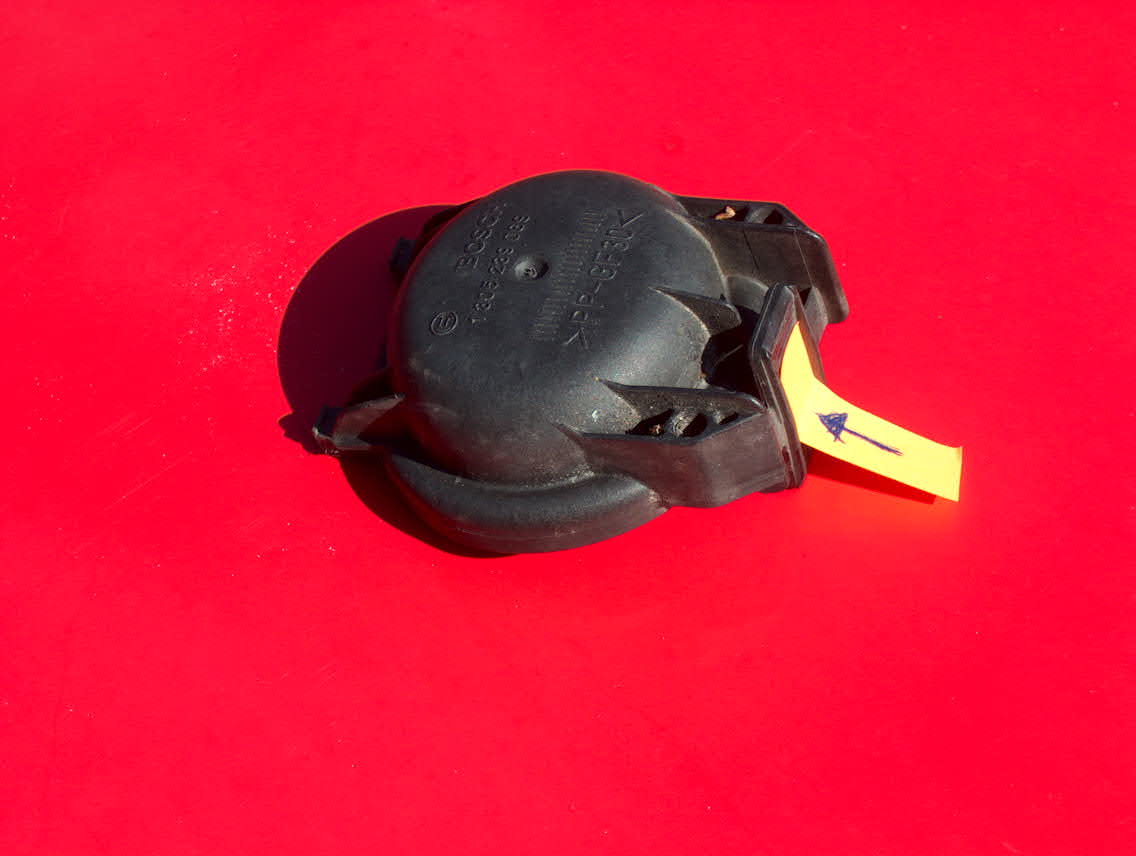

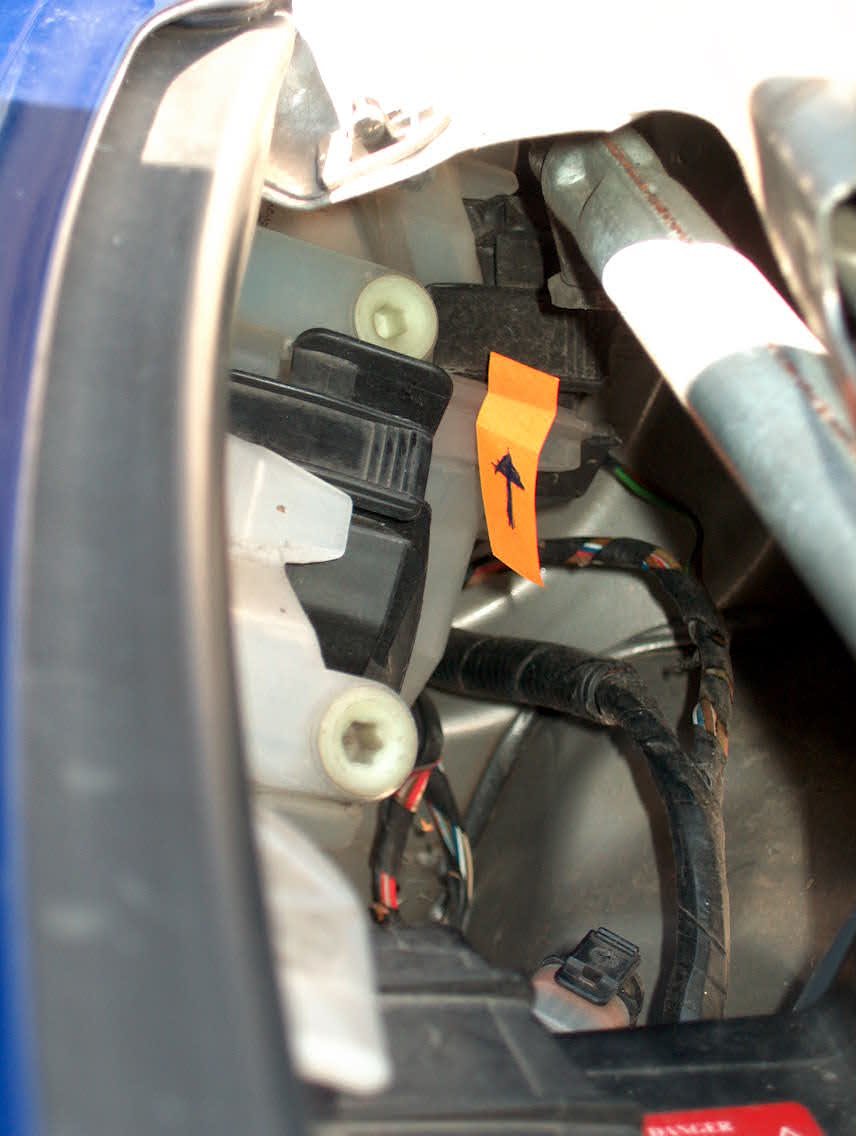

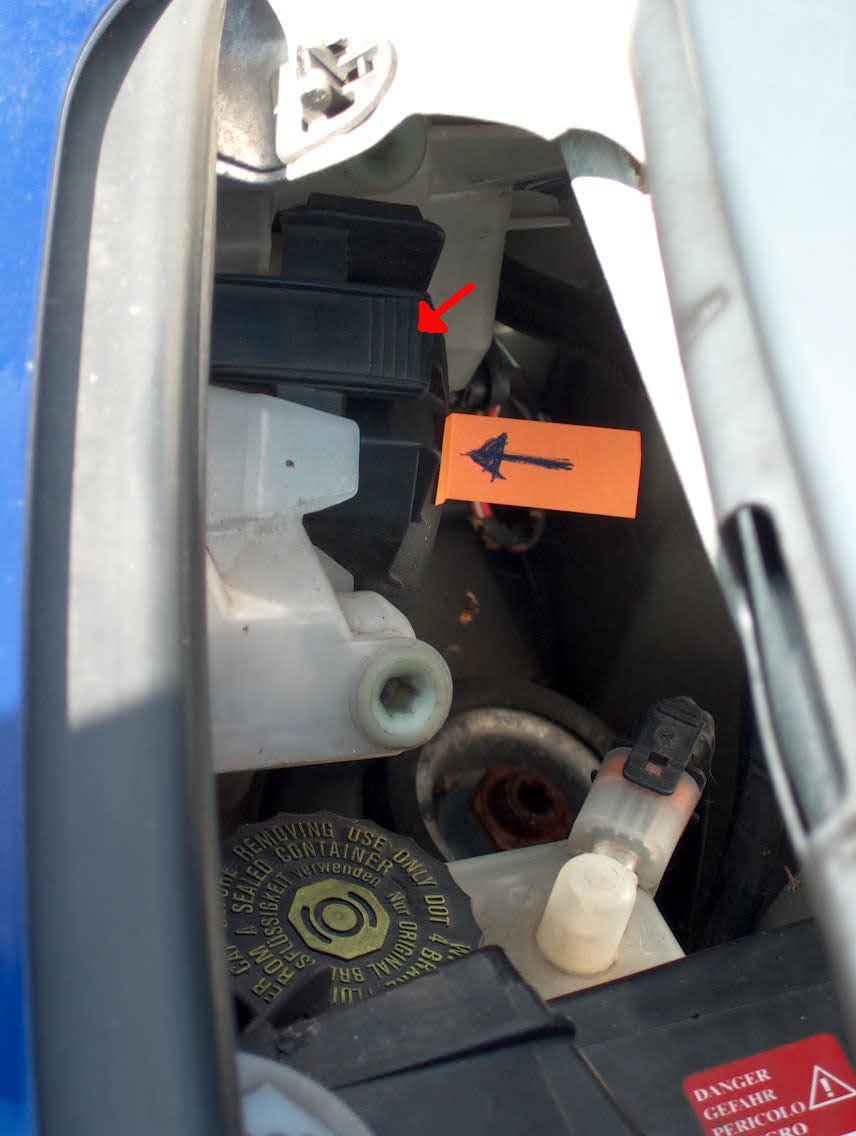

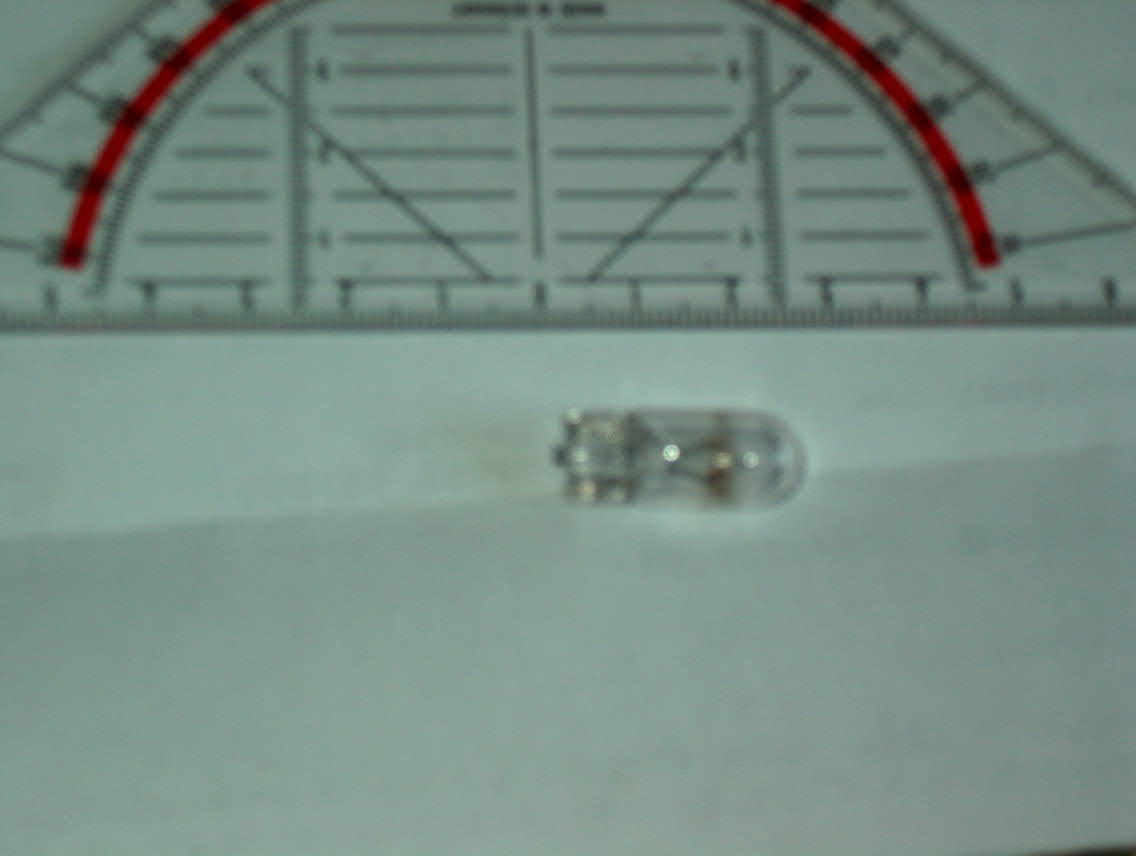

Blinklicht-Glühlampe habe ich noch nicht getauscht, Beschreibung folgt später Ich werde weiter unten das Auswechseln der einzeilnen Glühlampen beschreiben. Sollten Sie noch nie bei einem alten Auto (wo mann noch freie Sicht auf den Scheinwerfer hat) eine Scheinwerferglühlampe gewechselt haben, kann ich ihnen nur empfehlen, nicht mit der Abblendlichtglühlampe beim Smart zu beginnen. Das Problem ist nämlich, dass Sie den Glühlampenverschluss nur ertasten, aber nicht sehen können. Deshalb sollten Sie schon ungefähr wissen, wie so ein Verschluss funktioniert. 1. Schritt Um an die Scheinwerferglühlampen zu kommen, muss der Lüftungsgrill links (oder rechts) über dem Scheinwerfer geöffnet werden (siehe Bild). Die auf dem Bild erkennbare schwarze Schlitzschraube können Sie dazu, mit dem Zündschlüssel des Smart, um 90 Grad im Uhrzeigersinn drehen. Wenn Sie dabei den Lüftungsgrill leicht nach unten drücken. geht das auch ohne Probleme. Danach heben Sie den Grill heraus. 2. Schritt Je nachdem welche Glühlampe Sie austauschen wollen, müssen Sie eine andere Abdeckung an der Rückseite des Scheinwerfergehäuse entfernen. Die Abbendlichtglühlampe und die Standlichtglühlampe befinden sich unter der Abdeckung nahe des Lüftungsgrills (siehe Bild) Die Standlichtglühlampe befindet sich unter der Abdeckung weiter innen im Smart, und ist daher auch schlechter erreichbar (siehe Bild) Die gute Nachricht daran ist, dass diese beiden Abdeckungen gleich sind (siehe Bild). Um die benötigte Abdeckung zu lösen, muss die Lasche am Verschluss (der Pfeil im Bild zeigt darauf) niedergedrückt werden (Richtung Mitte der Abdeckung). Danach lässt sich die Abdeckung aufklappen und aus dem Gegenlager entnehmen. Achten sie darauf, dass Ihnen nichts in den Smart fällt, mann bekommt es kaum noch heraus. 3. Schritt Dieser Schritt ist abhängig davon, welche Glühlampe Sie tauschen möchten. Standlichtglühlampe und Abblendlichtglühlampe müssen Sie jetzt von der Stromversorgung trennen, indem Sie den Stecker an der Rückseite der Glühlampe abziehen. Im Bild ist der abgezogene Stecker der Abblendlichtglühlampe zu erkennen (siehe Pfeiel). Bei der Standlichtglühlampe gibt es keinen eigenen Stecker. Diese Glühlampe wird einfach aus der Halterung gezogen (Richtung Smart-Innenraum). Sie sollten nach Möglichkeit dabei am braunen Sockel und nicht an den Kabeln der Fassung ziehen. Leider benötigt mann dabei etwas Kraft, um die Glühlampe zu lösen. Im Bild sehen Sie die abgezogene Glühlampe. Die Standlichtglühlampe können Sie jetzt aus der Fassung entfernen und durch eine neue ersetzen. Drücken Sie jetzt die Fassung wieder ins Scheinwerfergehäuse (mit leichtem Druck). Die Fassung muss wieder einrasten. Danach fahren Sie mit Schritt 6 fort. 4. Schritt Bevor Sie fortschreiten, sollten Sie sich den Sitz der Glühlampe, die Sie tauschen wollen, durch den Scheinwerfer von vorn einprägen! Jetzt wird es etwas kompliziert. Wie ich oben schon angedeutet habe, besteht die Schwierigkeit im öffnen und schliessen des Verschlusses der Fassung von Abblend- und Fernlichtglühlampe. Beide Verschlüsse funktionieren aber gleich, und der Verschluss der Fernlichtglühlampe ist leichter erreich- und einsehbar (mit einem Spiegel zum Beispiel). Sie sollten sich die Fernlichtglühlampe erst genaustens betrachten, bevor Sie das Abblendlicht in Angriff nehmen. Die Glühlampen werden mit einer Metallspange in ihrem Sitz gehalten. Die Metallspange besitzt eine Rundung (über der Glühlampe), die leicht gedrückt (in Fahrtrichtung) und zur Mitte des Wagen geschoben werden muss. Danach lässt sich die Spange aufklappen und die Glühlampe entnehmen. Setzen Sie die neue Glühlampe ein. Achten Sie auf den korrekten Sitz (siehe oben). Bei der Abblendlichtglühlampe muss zum Bespiel der Metallzapfen am Sockel nach oben zeigen (siehe Bild). Jetzt schliessen sie die Metallspange in umgekehrter Reihenfolge. Kontrolllieren Sie unbedingt den korrekten Sitz!! 5. Schritt Stecken Sie den Spannungsversorgungsstecker der Glühlampe wieder auf. 6. Schritt Schliessen sie die Abdeckung des Scheinwerfergehäuses in umgekehrter Reihenfolge. Erst hinten (schräg unten) einrasten, dann zuklappen. Es muss leicht klicken. Prüfen Sie durch leichten Zug an der Abdeckung, ob sie richtig geschlossen ist. Sie riskieren einen Wasserschaden, wenn die Abdeckung nicht richtig geschlossen ist. 7. Schritt Montieren Sie den Lüftungsgrill. Arretieren Sie den Grill durch Drehen um 90 Grad gegen den Uhrzeigersinn der Kunstoffschraube. 8. Schritt Kontrollieren Sie die Lichtanlage. Besonders wichtig ist der korrekte Lichtkegel des Abblendlichtes!!! Wenn ein Lichtkegel extrem die falsche Höhe oder Neigung aufweist, ist der Sitz der entsprechenden Glühlampe zu kontrollieren. Stand 19.03.2005
|
